Intelligente optische Schalteinheit NSW-Serie
Optical Switch Unit
光スイッチの構成と種類
Hardware-
1HE Gehäuse (Basisgerät) u
Es besteht aus Modulen, die bis zu 4 Einheiten montiert werden können.
Software
Ｗｅｂ画面
Web, SNMP, CLI und Telnet können verwendet werden, um den optischen Leistungspegel aus der Ferne zu überwachen und den Status des optischen Schalters zu überwachen und zu bedienen.
Optischer Schaltertyp
| 1×2 | |
|---|---|
 |
1 Kernschaltung. |
| 2×4 | |
 |
2 Adern (TxRx) gleichzeitig schalten. |
| 2×2 | |
 |
0-System und 1-System werden durch Schalten von 1 Kern gekreuzt. |
光スイッチ 仕様
| Ausstattung (Grundgerät) | |
|---|---|
| Anzahl der Steckplätze | Unterstützt Hot-Swapping von 4 * Modulen |
| externe Schnittstelle | 10/100BASE-T、RS-232C |
| Größe | Breite 480 x Tiefe 405 x Höhe 44 mm |
| Masse | ca. 5,7 kg (inkl. 2 redundante Netzteile, ohne Module) |
| Eingangsspannung |
AC85-250V * Unterstützt Duplizieren von Netzteilen und Hot-Swap von Netzteilen |
| Energieverbrauch | 50 W oder weniger |
| Betriebstemperatur | 0～55℃ |
| Betriebsfeuchtigkeit | 15 bis 85 % relative Luftfeuchtigkeit (keine Kondensation) |
| Optischer Schalter (Steckmodul) | |
|---|---|
| Optischer Schaltertyp |
(1x2), (2x4), (2x2) *Andere Typen als die oben genannten sind ebenfalls erhältlich. |
| optischer Schalterbetrieb | Selbsthaltender Typ (Schaltzustand ändert sich nicht mit Spannung EIN/AUS) |
| Schaltzeit des optischen Schalters | 10 ms oder weniger |
| Erkennungspegel für optische Leistung |
SM ca. -40dBm bis +10dBm (mit einfacher Helligkeitserkennungsfunktion) *Die technischen Daten sind je nach Modell unterschiedlich, mit Ausnahme der SM-Module. Bitte kontaktieren Sie uns für weitere Informationen. |
| Schaltschutzzeit des optischen Schalters | Keine bis 17 Sekunden |
| Geeignete Wellenlänge |
1300-1600-nm-Band (SM)
|
|
850-nm-Band (MM)
|
|
|
1300-nm-Band (MM)
|
|
| Anwendbare Glasfaser |
SM（9/125μm）
|
|
MM（50/125μm）
|
|
| Einfügedämpfung *1 |
≤2dB (mit automatischer Umschaltung)
|
|
≤1dB (ohne automatische Umschaltung)
|
|
| Schaltlebensdauer wechseln | 10.000.000 Mal oder mehr (Schaltzeiten) |
| optischer Stecker |
SC/UPC, SC/APC, LC *Andere Typen als die oben genannten sind ebenfalls erhältlich. |
*1 Enthält keine Steckereigenschaften.
Anm.) Technische Änderungen vorbehalten.
Detailansicht

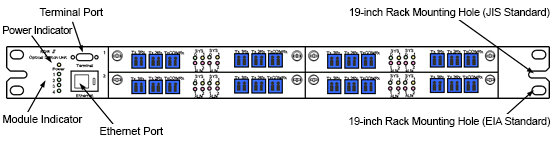

Frontblende

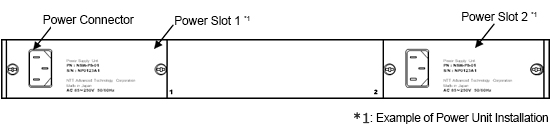

Rückwand
光スイッチランナップ
Ausrüstung
| Produktname | Modell | Größe | Anzahl der Steckplätze |
|---|---|---|---|
| Grundeinheit | NSW-BU-02 | 19 Zoll 1HE | 4 |
Optisches Schaltmodul
| Modell | Anwendbare Glasfaser | Lichtschalter Verfassung |
Lichterkennung Funktion |
Bemerkungen |
|---|---|---|---|---|
| NSW-OS12-SM-PD（UN) | Singlemode-Faser | 1×2 | Ja | Ausgestattet mit 2ch |
| NSW-OS12-SM-PN | Nichts | Ausgestattet mit 2ch | ||
| NSW-OS12CP12-SM-PD | Koppler +1×2 | Ja | Ausgestattet mit 2ch | |
| NSW-OS24-SM-PD | 2×4 | Ja | Ausgestattet mit 2ch | |
| NSW-OS24(８)-SM-PD | Ja | Ausgestattet mit 8ch | ||
| NSW-OS24-SM-PN | Nichts | Ausgestattet mit 2ch | ||
| NSW-OS24(８)-SM-PN | Nichts | Ausgestattet mit 8ch | ||
| NSW-OS22-SM-PD(UN) | 2×2 | Ja | Ausgestattet mit 2ch | |
| NSW-OS22-SM-PN | Nichts | Ausgestattet mit 2ch | ||
| NSW-OS12-M51-PD(UN) | Multimode-Faser GI50 | 1×2 | Ja | 850nm, 2ch installiert |
| NSW-OS12-M5-PN | Nichts | Ausgestattet mit 2ch | ||
| NSW-OS24-M51-PD | 2×4 | Ja | 850nm, 2ch installiert | |
| NSW-OS24(８)-M51-PD | Ja | 850nm, 8ch installiert | ||
| NSW-OS24-M5-PN | Nichts | Ausgestattet mit 2ch | ||
| NSW-OS24(８)-M5-PN | Nichts | Ausgestattet mit 8ch |
*Zusätzlich zu den oben genannten können wir auch kundenspezifische Module nach Kundenwunsch anbieten. Sie können uns gerne kontaktieren
*Klicken Sie bei einigen Produkten auf die Modellnummer, um zur Produktdetailseite zu gelangen.
オプション
NSWシリーズでは、スロットイン方式の特性を活かし、お客様のネットワーク構成に応じて、オプションモジュールをご用意いたします。
- optischer Koppler
- optischer Dämpfer
Eine solche
Bitte kontaktieren Sie uns für weitere Informationen.
Zur Verwaltung und Steuerung optischer Schalteinheiten, die an mehreren Standorten installiert sind, steht eine Betriebssoftware zur Verfügung.
Bild von Management und Kontrolle
Bitte kontaktieren Sie uns für weitere Informationen.
Katalog-Download
光スイッチの導入実績
Die optischen Switch-Einheiten von NTT-AT wurden insgesamt mehrere tausend Einheiten ausgeliefert, die mehr als Zehntausende von Ports von Glasfaser-Kommunikationsgeräten aufnehmen und die Geschäftsaktivitäten von Kommunikationsanbietern, ISPs und anderen unterstützen.
Hauptziel
IX-Betreiber, Kommunikationsträger, ISP-Betreiber, IDC-Betreiber, CATV-Betreiber, MSO-Betreiber
Vorstellung von Beispielen für typische Installationen optischer Schalteinheiten. Bitte schau es dir an.
Wir stellen Ihnen einige Beispiele für die Installation optischer Schalteinheiten vor. Für detailliertere Installationsbeispiele kontaktieren Sie uns bitte.
