Poliermaschine für optische Steckverbinder ATP-3200

Die Poliermaschine für optische Steckverbinder ATP-3200 unterstützt nicht nur standardmäßige optische Steckverbinder, sondern auch das Polieren von Prototypen entwickelter Produkte, die High-Mix-Produktion in geringen Stückzahlen und die Massenproduktion und weist eine hohe Polierrate und Wartbarkeit beim ersten Durchgang auf.

• 2021/ 10.15

  Bekanntmachung über die Einstellung des Verkaufs von Ersatzteilen und Reparaturdienstleistungen für optische Steckverbinder-Poliermaschinen „ATP-2200“ und „SCP-241“

• 2019/ 02.15

  Mitteilung über die Einstellung des Verkaufs der Poliermaschine ATP-3000.

• 2018/ 07.05

  Die neue Poliermaschine für optische Steckverbinder, 'ATP-3200', ist ab sofort erhältlich und kann bis zu 96 Anschlüsse an LC-Steckverbindern polieren.
  ~Beibehaltung der Vorteile eines unabhängigen Drucksystems bei gleichzeitiger Verbesserung der Wartungsfreundlichkeit~

Besonderheit

Hohe Poliergenauigkeit

Die ursprüngliche Polierbahn erzielt eine hohe Polierdurchgangsrate (Ausbeute).

In der herkömmlichen Rotations-Revolutions-Poliermaschine laufen alle Verbinder, die gleichzeitig poliert werden, durch die gleiche Stelle auf dem Polierfilm, wodurch die Qualität der Verbinderstirnflächen beeinträchtigt wird. Bei der Poliermaschine der ATP-Serie überlappt die Polierbahn nur benachbarte Anschlüsse, sodass selbst bei Vorhandensein von Fremdkörpern andere Anschlüsse nicht beeinträchtigt werden. Dieser originelle Polierbahnmechanismus erzielt eine beispiellos hohe geradlinige Polierrate für die Qualität des Aussehens der Steckerendflächen.

Darüber hinaus kann diese Polierbahn mit dem ATP-3200 durch Anschluss an einen PC angepasst werden, sodass es selbst beim Spezialpolieren möglich ist, sie entsprechend dem Polierziel und den Spezifikationen zu optimieren.

kostengünstig

Indem der Polierfilm in einer quadratischen Form anstelle eines Kreises geschnitten wird, was es ermöglicht, zusätzlich zu der herkömmlichen Rotations-basierten Polierbahn hauptsächlich in einer geraden Linie zu polieren, Minimieren Sie die Menge an verschwendeten Teilen.

Kein grober Diamantpolierprozess erforderlich
Darüber hinaus in der Poliervorrichtung für Single-Core-Steckverbinder wie SC, das unabhängige Druckbeaufschlagungsverfahren ^*1 Dadurch entfällt die Notwendigkeit eines groben Diamantpolierprozesses, um die Variationen in Steckern und Ferrulen auszugleichen. Aus diesem Grund kann das reflexionsarme PC-Polieren von Single-Core-Steckverbindern in nur drei Schritten abgeschlossen werden: (1) Klebstoffentfernung, (2) feiner Diamant und (3) ADS-Silica-Finish.

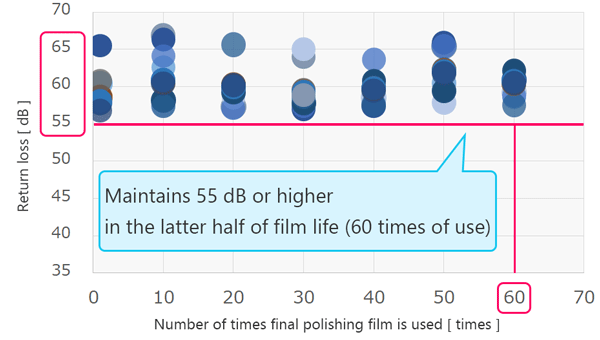

Gleichzeitige Realisierung von kostengünstigem und hochqualitativem Polieren (55dB oder mehr)
Durch die Verwendung zusammen mit der abschließender Polierfilm der ADS-Serie ^*2 ist es möglich, sowohl niedrige Kosten als auch eine hohe Polierqualität zu erzielen. Die Veredelungsfolie kann jetzt mehr als doppelt so oft verwendet werden wie die herkömmliche Maschine. Natürlich erfüllt es Hochleistungspolieren (55dB oder mehr).
Duplex-Steckverbinder ^*3 wie LC-Duplex erreichen ebenso wie Single-Core-Steckverbinder eine mehr als doppelt so hohe Nutzungshäufigkeit und Leistung gegenüber herkömmlichen Modellen.

*Dies ist ein Beispiel für eine Überprüfung innerhalb unseres Unternehmens und garantiert nicht die Anzahl der Überprüfungen.

Erreicht eine Hochleistungspolitur (55 dB oder höher)

*1: Eine allgemeine Poliermaschine für optische Steckverbinder verwendet ein Batch-Druckverfahren, das die zu polierenden Steckverbinder aneinander fixiert. Die Poliermaschine für optische Steckverbinder von NTT-AT wendet eine unabhängige Druckbeaufschlagungsmethode an, und da jeder Steckverbinder einzeln unter Druck gesetzt wird, wird er mit der angemessenen Poliermenge für jeden Steckverbinder abgeschlossen, und es ist ein Mechanismus, um ein Überschleifen zu verhindern.
*2: Diese Polierfolie wird an Produktionsstandorten für optische Steckverbinder auf der ganzen Welt hoch geschätzt.
*3: Ähnlich wie LC-Duplex können andere Duplex-Steckverbinder mit hoher Leistung und zu geringen Kosten poliert werden.

Einfache Bedienung, kein Geschick erforderlich

Außerdem ist zum Polieren von Faserarrays oder PLCs keine spezielle Zusatzausrüstung erforderlich. Einfach zu handhabende Polierfolie, die wie Stecker leicht poliert werden kann. Da die meisten Polierfilme die gleichen sind wie die für Verbinder, können Faserarrays und Verbinder nun auf derselben Polierlinie laufen.

Programmfunktion

Prozessfehler verhindern, bevor sie auftreten

Da Zeit, Geschwindigkeit und Hub jedes Polierprozesses für jedes Polierziel, wie z. B. SC/PC-Steckverbinder und MT-MM-Ferrulen, voreingestellt werden können, muss der Polierer diese Parameter nicht jedes Mal neu einstellen, wodurch Prozessfehler vermieden werden.

Eine zentrale Steuerung wird ebenfalls unterstützt.
Bei Anschluss an einen PC (RS-232C/USB) können Prozessprogramme geschrieben, die Polierbahn angepasst und die Maschine ferngesteuert werden. Dies ermöglicht eine zentrale Steuerung bei sich weiterentwickelnden Produktionsprozessen, beispielsweise die Automatisierung von Produktionslinien durch die Vernetzung mehrerer Poliermaschinen.

Das Eintauchen des Kerns beeinflusst den Verlust an reflektiertem Licht. Die Beseitigung dieses Eintauchens ist entscheidend für die Verbesserung der Polierleistung.

Durch die Verwendung der Poliermaschine ATP-3200 in Kombination mit dem ADS-MPO abschließender Polierfilm erzielen Sie ein kernvertiefungsfreies, reflexionsarmes und leistungsstarkes Polieren von MT-Ferrulen, unabhängig davon, ob Sie im Einzel- oder Mehrmodus polieren.
Es unterstützt eine breite Palette von optischen Fasern, darunter die OS-Serie (einschließlich OS2), die OM-Serie (einschließlich OM5), SMF-28, GI50, GI62.5 und mehr.

Beispiel Polieren ohne Kerntauchen

Spezifikationen und Polierbeispiele

Spezifikation

*Aussehen und Spezifikationen des Produkts können ohne Vorankündigung geändert werden.

Polierbeispiel (ATP-3200)

Schleifeigenschaften

Zum Einkern-PC-Polieren

Zum Multicenter-Flachpolieren

Jig-Liste

Für Einzelkern

Für mehrere Kerne

Wir haben auch viele andere kompatible Steckverbinder im Angebot. Bitte Anfragen auf Englisch.
