特征

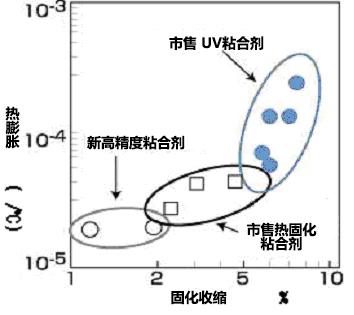

- 由于相对于硬化时和温度变化的固定位置变动极小，因此能够粘结固定亚微米量级
*硬化收缩率低 (2%以下)
*热膨胀系数低 (40ppm/°C以下)
- AT 9290 F在固化后透明
- 可靠的热循环测试 (-40~85°C)
- 耐焊流处理的高耐热性 (260°C)
【使用例】 微球透镜的固定
图像图
LD模块的温度特性
特性值
| 型号 【主要成分】 |
粘度 (mPa・S) |
固化条件 【照射强度、时间】 |
治愈收缩 (%) |
玻璃化转变温度 玻璃化转变温度 (°C) |
热膨胀系数 (ppm/°C) |
附着力 (公斤力/平方厘米) |
特性 |
|---|---|---|---|---|---|---|---|
| AT4291A [环氧树脂] (*1) |
25,000 | 100mW/ cm2 10分钟 |
2 | 206 | 23 | >116 | 低粘度 |
| AT9290F [环氧树脂] (*1) |
45,000 | 100mW/ cm2 10分钟 |
1 | 140 | 31 | >200 | 固化后透明（固化深度大） |
| AT3862P [环氧树脂] (*1) |
180,000 | 100mW/ cm2 10分钟 |
0.5 | 195 | 20 | >210 | 固化收缩小 高粘度 |
| AT3916P [环氧树脂] (*1) |
36,000 | 100mW/ cm2 10分钟 |
0.9 | 233 | 18 | >220 | 低粘度 |
*1 ...含“外剧医药品”产品(关于使用，请参照SDS (MSDS))
表的特性值是样品测量值，不是保证值。
关于购买
如有任何购买或疑问，请通过联系我们联系我们。
在日本国外，根据有关化学物质的法律法规，有可能因国家不同而无法销售。
海外销售代理店信息，请在此处确认。
OpticalConnectorCleaner Distributors List
特写
