光コネクタの安定した正しい接続を実現するには、接触する端面同士が適切な形状になっている必要があるため、端面形状の精密測定は必須となっています。
光コネクタ端面三次元形状測定システム MAX/WIZシリーズは、単心・多心コネクタの端面形状を自動測定する、IEC国際規格に準拠した非接触の干渉型顕微鏡です。
測定精度の高さや扱いやすさはもとより、コンパクトな筐体とスピーディな測定で、光コネクタ製造現場における作業品質の向上を可能にします。
* 测量时，根据连接器类型需要单独的 PC 和安装夹具。请检查以下操作环境以了解 PC 的操作环境。
资料下载
| 光コネクタ端面三次元形状測定システム MAX/WIZシリーズカタログ |
下载 |
|---|
特征
1.小巧轻便的机箱
外壳设计紧凑，可安装在比B4笔记本更小的空间内，重量不到4kg *，便于携带。
*MAX-Quantum 仅重 4.8kg
2.可在通用PC上测量
只需在普通Windows PC上安装测量软件和驱动程序，即可立即开始测量。
3.更快、更清晰的图像
4.丰富的支架夹具
5.不需要减振器
由于机箱采用了精心的防震措施，因此不需要防震支架，也不需要选择安装位置。
6.无需设置
采用精密抛光安装夹具，几乎不需要繁琐的校准等调整工作。
7.自动对焦 (AF) 功能
MAXおよびWIZシリーズはAF機能が内蔵されており、測定毎に手動で焦点を合わせる必要がないため、作業が効率的です。
8.实现多心测量的高再现性
Sumix的最新专有技术SideView (从侧面测量引脚角度) 可提供更精确、更具重复性的测量。此外，它还可以轻松地集成到自动化生产线中，因为连接器不受限制，并且只需插入碰撞即可固定连接器。
选型要点
您可以根据自己的需要选择机型来测量接头端面。
单心/多心两用
| 型号 | 性能 | 功能 | |
|---|---|---|---|
| 视野范围 | 分辩率 | ||

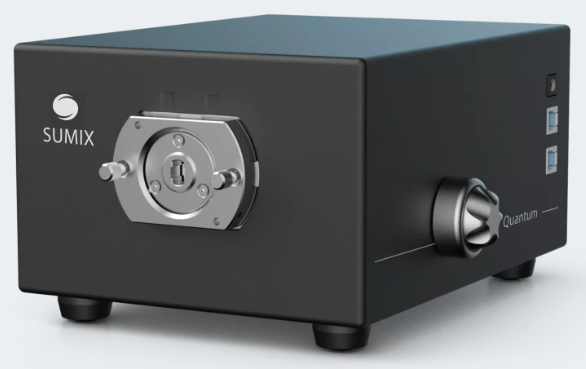

| MAX-Quantum | 大 | 高 |
|

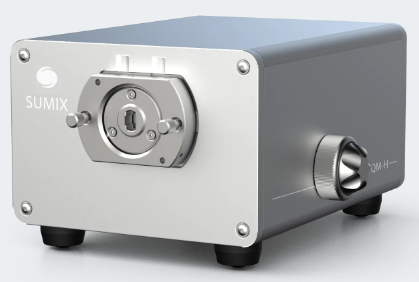

| MAX-QM-H | 大 | 中间 |
|
视野 大：3mm见方以上/中：3mm见方以下 0.8mm见方以上/小：0.8mm见方以下
分辨率 High：小于 2 μm/Medium：2 μm 到小于 3 μm/Low：3 μm 或更大
| 型号 | MAX-QM-H | MAX-Quantum | ||
|---|---|---|---|---|
| 1个端子的测量时间*1 | 1秒（单核） 3秒（MT12核心） |
1.4秒（单核） 7 秒（MT12 核心） |
||
| 形状 信 测量 固定的 |
重复性 CF/ 重复性 CR (SC/PC) *2 |
曲率半径 (%) | 0.04／0.05 | 0.04／0.05 |
| 光纤高度 (nm) | 0.1／0.4 | 0.1／0.4 | ||
| 偏心 (μm) | 0.04／1.1 | 0.04／1.0 | ||
| 重复性 CF/ 重复性 CR (MT12) *2 |
曲率半径 (%) | 0.9／1.2 | 0.9／1.2 | |
| 光纤高度 (nm) | 0.8／1.1 | 0.8／1.1 | ||
| 套圈角度 (deg) | 0.005／0.01 | 0.005／0.01 | ||
| ※１： | 测量时间取决于测量对象的端面状态和PC性能。 |
| ※２： | 重复性 CF 是在没有插入/移除光连接器的情况下测量重复性 30 次时在 1Σ 处的数值。 重复性 CR 是每次测量插入和移除光连接器并测量重复性 30 次时的 1Σ 数值。 只有 MAX-Quantum 使用 SC/APC 处理单光纤数据。 |
单心专用
| 型号 | 性能 | 功能 | |
|---|---|---|---|
| 视野范围 | 分辩率 | ||
| MAX-QS-H | 中间 | 高 |
|
| WIZ-QS-112 | 中间 | 中间 |
|
视野 大：3mm见方以上/中：3mm见方以下 0.8mm见方以上/小：0.8mm见方以下
分辨率 High：小于 2 μm/Medium：2 μm 到小于 3 μm/Low：3 μm 或更大
| 单心专用 | ||||
| 型号 | WIZ-QS-112 | MAX-QS-H | ||
| 1个端子的测量时间*1 | 1.3秒（単心） | 2秒 (单心) | ||
| 形状 信 测量 固定的 |
重复性 CF/ 重复性 CR (SC/PC) *2 |
曲率半径 (%) | 0.2／0.2 | 0.1／0.16 |
| 光纤高度 (nm) | 0.4／0.5 | 0.1／0.4 | ||
| 偏心 (μm) | 0.02／1.1 | 0.08／0.8 | ||
| ※1： | 测量时间取决于测量对象的端面状态和PC性能。 |
| ※2： | 重复性 CF 是在没有插入/移除光连接器的情况下测量重复性 30 次时在 1Σ 处的数值。 重复性 CR 是每次测量插入和移除光连接器并测量重复性 30 次时的 1Σ 数值。 |
測定可能なフェルール・コネクタ
測定対象のフェルール・コネクタ用の別売りのマウント治具が必要です。
| 单心专用 | 单心/多心两用 | |||
| 型号 | WIZ-QS-112 | MAX-QS-H | MAX-QM-H | MAX-Quantum |
| ST、FC、SC （PC 和 APC） |
○ | ○ | ○ | ○ |
| 亩，LC （PC 和 APC） |
○ | ○ | ○ | ○ |
| E2000 （PC 和 APC） |
○ | ○ | ○ | ○ |
| 军用标准 （M83522/16， MIL-C-83522) |
○ | ○ | ○ | ○ |
| M29504/14 (MIL-PRF-29504/14) |
○ | ○ | ○ | ○ |
| SMA 905 | ○ | ○ | ○ | ○ |
| MT-RJ （PC 和 APC） |
☓ | ○ | ○ | ○ |
| MT12-MT72 （PC 和 APC） |
☓ | ☓ | ○ | ○ |
| MT16、MT32 （PC 和 APC） |
☓ | ☓ | ○ | ○ |
| MTP/MPO （PC 和 APC） |
☓ | ☓ | ○ | ○ |
| MTP/MPO （12-72 光纤和 16-32 光纤；PC 和 APC） 兼容 SVF 安装 |
☓ | ☓ | ○ | ○ |
形状测量软件 【MaxInspect】 的功能和特点
易于使用的界面
* 语言可以从英语、中文和日语中选择。 （左图为日文画面）
适合批量生产的设计
*脚踏开关是可选的。
增强的报告输出功能
自动划痕功能
※ WIZ-QS-112/MAX-QM-Hは非対応
操作环境
| 支持的操作系统 | Windows 11 |
|---|---|
| CPU | intel Core i7 |
| 内存 | 4 GB或更高 |
| 接口 | USB3.0 |
| 测量结果输出 | ・Excel 2010 或更高版本 ・ HTML |
※:如有更改，恕不另行通知。
规格
| 单心专用 | 单心/多心两用 | |||
| 型号 | MAX-QS-112 | MAX-QS-H | MAX-QM-H | MAX-Quantum |
| 光源 | Green LED(530nm) | |||
| 外部接口 | USB3.0×2 或 DC 电源插孔 x 1 和 USB3.0 x 1 |
|||
| 重量 (千克) | 3.9 | 3.9 | 3.8 | 4.8 |
| 外尺寸 (H×W×L mm) | 93×120×90 | 109×137×183 | 103×137×183 | 181×213×117 |
标准附件
| 品名 | 个数 |
|---|---|
| 量具收纳硬盒 | 1个 |
| 主机校准支架 (平面标准支架) | 1个 |
| USB存储器(MAXInspect测量软件，包括许可证文件) | 1个 |
| USB电缆 | 1根 |
| 交流适配器 | 1个 |
