Unidad de interruptor óptico inteligente serie NSW
Optical Switch Unit
光スイッチの構成と種類
hardware
Carcasa 1U (unidad base) y
Consta de módulos que se pueden montar hasta 4 unidades.
software
Ｗｅｂ画面
Web, SNMP, CLI y Telnet se pueden usar para monitorear de forma remota el nivel de potencia óptica y monitorear y operar el estado del interruptor óptico.
Tipo de interruptor óptico
| 1×2 | |
|---|---|
 |
Conmutación de 1 núcleo. |
| 2×4 | |
 |
Conmuta 2 núcleos (TxRx) al mismo tiempo. |
| 2×2 | |
 |
0 sistema y 1 sistema se cruzan cambiando 1 núcleo. |
光スイッチ 仕様
| Equipo (unidad base) | |
|---|---|
| número de ranuras | Admite intercambio en caliente de 4 * módulos |
| interfaz externa | 10/100BASE-T、RS-232C |
| Talla | Ancho 480 x Fondo 405 x Alto 44mm |
| masa | Aproximadamente 5,7 kg (incluidas 2 fuentes de alimentación redundantes, sin incluir los módulos) |
| voltaje de entrada |
AC85-250V * Admite la duplicación de unidades de fuente de alimentación y el intercambio en caliente de unidades de fuente de alimentación |
| el consumo de energía | 50W o menos |
| Temperatura de funcionamiento | 0～55℃ |
| humedad de funcionamiento | 15 a 85% HR (sin condensación) |
| Interruptor óptico (módulo de ranura) | |
|---|---|
| Tipo de interruptor óptico |
(1x2), (2x4), (2x2) *También hay disponibles otros tipos además de los anteriores. |
| funcionamiento del interruptor óptico | Tipo de autosujeción (el estado de conmutación no cambia con el encendido/apagado) |
| Tiempo de conmutación del interruptor óptico | 10ms o menos |
| Nivel de detección de potencia óptica |
SM sobre -40dBm a +10dBm (con función de detección de nivel de luz simple) *Las especificaciones varían según el modelo, excepto para los módulos SM. Por favor, contáctenos para más detalles. |
| Tiempo de protección de conmutación del interruptor óptico | Ninguno a 17 segundos |
| Longitud de onda adecuada |
Banda de 1300-1600nm (SM)
|
|
Banda de 850nm (MM)
|
|
|
Banda de 1300nm (MM)
|
|
| Fibra óptica aplicable |
SM（9/125μm）
|
|
MM（50/125μm）
|
|
| Pérdida de inserción * 1 |
≤2dB (con cambio automático)
|
|
≤1dB (sin conmutación automática)
|
|
| Cambiar la vida de conmutación | 10,000,000 veces o más (tiempos de cambio) |
| conector óptico |
SC/UPC, SC/APC, LC *También hay disponibles otros tipos además de los anteriores. |
*1 No incluye características del conector.
Nota) Las especificaciones están sujetas a cambios.
Vista detallada

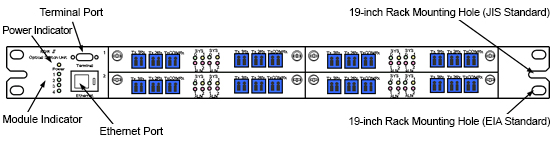

panel frontal

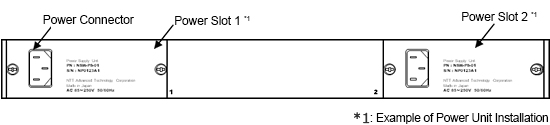

panel trasero
光スイッチランナップ
equipo
| Nombre del producto | Modelo | Talla | número de ranuras |
|---|---|---|---|
| unidad básica | NSW-BU-02 | 19 pulgadas 1U | 4 |
módulo de interruptor óptico
| Modelo | Fibra óptica aplicable | Interruptor de luz Constitución |
detección de luz función |
observaciones |
|---|---|---|---|---|
| NSW-OS12-SM-PD（UN) | fibra monomodo | 1×2 | Sí | Equipado con 2ch |
| NSW-OS12-SM-PN | Nada | Equipado con 2ch | ||
| NSW-OS12CP12-SM-PD | Acoplador +1×2 | Sí | Equipado con 2ch | |
| NSW-OS24-SM-PD | 2×4 | Sí | Equipado con 2ch | |
| NSW-OS24(８)-SM-PD | Sí | Equipado con 8ch | ||
| NSW-OS24-SM-PN | Nada | Equipado con 2ch | ||
| NSW-OS24(８)-SM-PN | Nada | Equipado con 8ch | ||
| NSW-OS22-SM-PD(UN) | 2×2 | Sí | Equipado con 2ch | |
| NSW-OS22-SM-PN | Nada | Equipado con 2ch | ||
| NSW-OS12-M51-PD(UN) | Fibra multimodo GI50 | 1×2 | Sí | 850nm, 2 canales instalados |
| NSW-OS12-M5-PN | Nada | Equipado con 2ch | ||
| NSW-OS24-M51-PD | 2×4 | Sí | 850nm, 2 canales instalados | |
| NSW-OS24(８)-M51-PD | Sí | 850nm, 8 canales instalados | ||
| NSW-OS24-M5-PN | Nada | Equipado con 2ch | ||
| NSW-OS24(８)-M5-PN | Nada | Equipado con 8ch |
*Además de lo anterior, también podemos proponer módulos personalizados según las solicitudes del cliente. Siéntete libre de contactarnos
*Para algunos productos, haga clic en el número de modelo para pasar a la página de detalles del producto.
オプション
NSWシリーズでは、スロットイン方式の特性を活かし、お客様のネットワーク構成に応じて、オプションモジュールをご用意いたします。
- acoplador óptico
- atenuador óptico
Tal
Por favor, contáctenos para más detalles.
El software de operación está disponible para administrar y controlar las unidades de interruptores ópticos instaladas en múltiples ubicaciones.

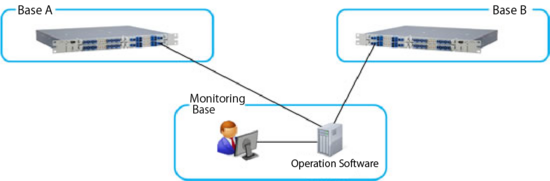

Imagen de gestión y control
Por favor, contáctenos para más detalles.
Descarga del catálogo
光スイッチの導入実績
Las unidades de interruptores ópticos NTT-AT han enviado un total de varios miles de unidades, acomodando más de decenas de miles de puertos de equipos de comunicación de fibra óptica y respaldando las actividades comerciales de los operadores de comunicaciones, ISP y otros.
Destino principal
Operador IX, operador de comunicaciones, operador ISP, operador IDC, operador CATV, operador MSO
Presentamos ejemplos de instalaciones típicas de unidades de interruptores ópticos. Por favor echa un vistazo.
Presentamos algunos ejemplos de instalaciones de unidades de conmutación óptica. Para obtener ejemplos de instalación más detallados, póngase en contacto con nosotros.
