Máquina pulidora de conectores ópticos ATP-3200

La máquina pulidora de conectores ópticos ATP-3200 admite no solo conectores ópticos estándar, sino también el pulido de prototipos de productos desarrollados, producción de bajo volumen y alta mezcla y producción en masa, y tiene una alta tasa de pulido y mantenibilidad en la primera ejecución.

• 2021/ 10.15

  Aviso de cese de la venta de repuestos y servicios de reparación para las pulidoras de conectores ópticos "ATP-2200" y "SCP-241".

• 2019/ 02.15

  Aviso de cese de ventas para la pulidora ATP-3000.

• 2018/ 07.05

  Ya está disponible la nueva máquina pulidora de conectores ópticos 'ATP-3200', capaz de pulir hasta 96 terminales en conectores LC.
  ~Conservando las ventajas de un sistema de presurización independiente a la vez que se mejora la facilidad de mantenimiento~

rasgo

Alta precisión de pulido

La trayectoria de pulido original logra una alta tasa de pulido directo (rendimiento).

En la máquina pulidora de rotación-revolución convencional, todos los conectores que se pulen al mismo tiempo pasan por el mismo lugar de la película de pulido, la calidad de la cara del conector se ve afectada. Con la máquina pulidora de la serie ATP, la trayectoria de pulido solo se superpone a los conectores adyacentes, por lo que incluso si hay materias extrañas presentes, otros conectores no se verán afectados. Este mecanismo de trayectoria de pulido único logra una alta tasa de pulido en línea recta sin precedentes para la calidad de apariencia de la cara del extremo del conector.

Además, con el ATP-3200, esta trayectoria de pulido se puede ajustar conectándose a una PC, por lo que incluso en el pulido especial, es posible optimizarlo de acuerdo con el objetivo y las especificaciones del pulido.

bajo costo

Al cortar la película de pulido en forma de cuadrado en lugar de círculo, lo que permite pulir principalmente en línea recta además de la trayectoria de pulido convencional basada en la rotación, Minimice la cantidad de piezas desperdiciadas.

No requiere proceso de pulido de diamante en bruto
Además, en la plantilla de pulido para conectores de un solo núcleo como SC, el método de presurización independiente ^*1 Esto elimina la necesidad de un proceso de pulido con diamante en bruto para ajustar las variaciones en los conectores y las férulas. Por esta razón, el pulido de PC de baja reflexión de conectores de un solo núcleo se puede completar en solo tres pasos: (1) eliminación de adhesivo, (2) acabado con diamante fino y (3) acabado con sílice ADS.

Realización simultánea de pulido de bajo costo y alta calidad (55dB o más)
Al usarlo junto con la película de pulido final ADS serie ^*2, es posible lograr un bajo costo y una alta calidad de pulido. La película de acabado ahora se puede utilizar más del doble de veces que la máquina convencional. Por supuesto, cumple con pulido de alto rendimiento (55dB o más).
Los conectores dúplex ^*3 como LC Duplex consiguen tanto el número de veces de uso como el rendimiento más del doble que los modelos convencionales, al igual que los conectores de un solo núcleo.

*Este es un ejemplo de verificación dentro de nuestra empresa y no garantiza la cantidad de veces.

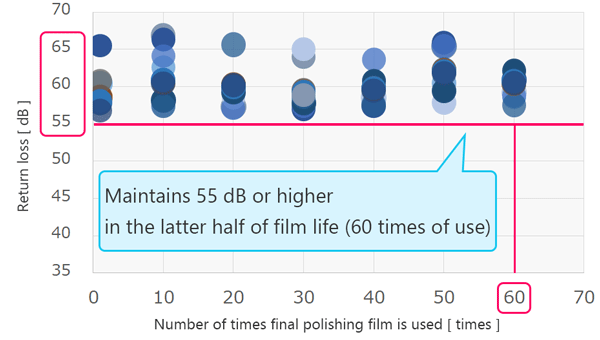

Logra un pulido de alto rendimiento (55 dB o superior).

*1: Una máquina pulidora de conectores ópticos general utiliza un método de presurización por lotes que fija los conectores para ser pulidos juntos. La máquina pulidora de conectores ópticos NTT-AT adopta un método de presurización independiente, y dado que cada conector se presuriza individualmente, se completa con la cantidad adecuada de pulido para cada conector, y es un mecanismo para evitar el sobreesmerilado.
*2: Esta película de pulido tiene una alta calificación en los sitios de fabricación de conectores ópticos de todo el mundo.
*3: Similar a LC Duplex, otros conectores dúplex se pueden pulir con alto rendimiento y bajo costo.

Operación simple, no se requiere habilidad

Además, no se requiere equipo adicional especial para pulir arreglos de fibra o PLC. Película de pulido fácil de manejar que se puede pulir fácilmente de la misma manera que los conectores. Además, dado que la mayoría de las películas de pulido son las mismas que las de los conectores, las matrices de fibra y los conectores ahora se pueden ejecutar en la misma línea de pulido.

función del programa

Prevenir errores de proceso antes de que ocurran.

Dado que el tiempo, la velocidad y la amplitud de cada proceso de pulido se pueden preconfigurar para cada objetivo de pulido, como conectores SC/PC y férulas MT-MM, el operario de pulido no necesita configurar estos parámetros cada vez, lo que evita errores en el proceso.

También se admite el control centralizado.
Al conectarse a un PC (RS-232C/USB), es posible escribir programas de proceso, ajustar la trayectoria de pulido y operar de forma remota. Esto permite un control centralizado a medida que evolucionan los procesos de producción, como la automatización de líneas mediante la conexión de varias pulidoras.

La inmersión del núcleo afecta la cantidad de pérdida de luz reflejada. Eliminar la inmersión del núcleo es clave para mejorar el rendimiento del pulido.

Al utilizar la máquina pulidora ATP-3200 en combinación con la película de pulido final ADS-MPO, se puede lograr un pulido de férulas MT de alto rendimiento, con baja reflexión y sin necesidad de inmersión del núcleo, independientemente de si se utiliza pulido monomodo o multimodo.
Es compatible con una amplia gama de fibras ópticas, incluidas las series OS (como la OS2), OM (como la OM5), SMF-28, GI50, GI62.5 y otras.

Ejemplo de pulido sin inmersión del núcleo
