Unit sakelar optik cerdas seri NSW
Optical Switch Unit
Konfigurasi dan jenis sakelar optik
perangkat keras
Perumahan 1U (unit dasar) dan
Ini terdiri dari modul yang dapat dipasang hingga 4 unit.
perangkat lunak
Layar web
Web, SNMP, CLI, dan Telnet dapat digunakan untuk memantau tingkat daya optik dari jarak jauh dan memantau serta mengoperasikan status sakelar optik.
Jenis sakelar optik:
| 1×2 | |
|---|---|
 |
1 inti beralih. |
| 2×4 | |
 |
Beralih 2 core (TxRx) secara bersamaan. |
| 2×2 | |
 |
0 sistem dan 1 sistem disilangkan dengan mengganti 1 inti. |
Spesifikasi sakelar optik
| Peralatan (unit dasar) | |
|---|---|
| jumlah slot | Mendukung hot swapping 4 * modul |
| antarmuka eksternal | 10/100BASE-T、RS-232C |
| ukuran | Lebar 480 x Kedalaman 405 x Tinggi 44mm |
| massa | Sekitar 5,7 kg (termasuk 2 unit catu daya redundan, tidak termasuk modul) |
| tegangan masukan |
AC85-250V * Mendukung duplikasi unit catu daya dan hot-swap unit catu daya |
| konsumsi daya | 50W atau kurang |
| Suhu Operasional | 0～55℃ |
| kelembaban operasi | 15 hingga 85% RH (tanpa kondensasi) |
| Saklar optik (modul slot-in) | |
|---|---|
| Jenis sakelar optik: |
(1x2), (2x4), (2x2) *Jenis selain di atas juga tersedia. |
| operasi sakelar optik | Tipe self-holding (status switching tidak berubah dengan power ON/OFF) |
| Waktu peralihan sakelar optik | 10 ms atau kurang |
| Tingkat deteksi daya optik |
SM sekitar -40dBm hingga +10dBm (dengan fungsi deteksi level cahaya sederhana) *Spesifikasi berbeda tergantung pada model kecuali untuk modul SM. Silahkan hubungi kami untuk rincian. |
| Waktu perlindungan sakelar sakelar optik | Tidak ada sampai 17 detik |
| Panjang gelombang yang sesuai |
Pita 1300-1600nm (SM)
|
|
Pita 850nm (MM)
|
|
|
Pita 1300nm (MM)
|
|
| Serat optik yang berlaku |
SM（9/125μm）
|
|
MM（50/125μm）
|
|
| Kerugian penyisipan *1 |
2dB (dengan peralihan otomatis)
|
|
1dB (tanpa peralihan otomatis)
|
|
| Beralih beralih hidup | 10.000.000 kali atau lebih (beralih kali) |
| konektor optik |
SC/UPC, SC/APC, LC *Jenis selain di atas juga tersedia. |
*1 Tidak termasuk karakteristik konektor.
Catatan) Spesifikasi dapat berubah.
Tampilan detail

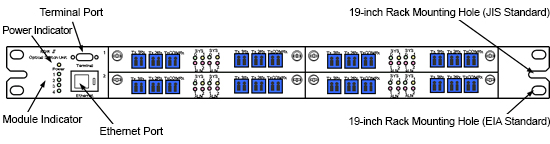

panel depan

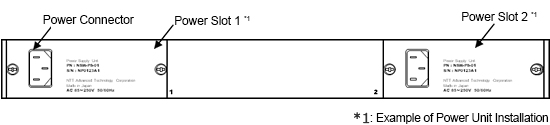

panel belakang
Jajaran sakelar optik
peralatan
| Nama Produk | model | ukuran | jumlah slot |
|---|---|---|---|
| unit dasar | NSW-BU-02 | 19 inci 1U | 4 |
modul sakelar optik
| model | Serat optik yang berlaku | saklar lampu Konstitusi |
deteksi cahaya fungsi |
Catatan |
|---|---|---|---|---|
| NSW-OS12-SM-PD（UN) | serat mode tunggal | 1×2 | Ya | Dilengkapi dengan 2ch |
| NSW-OS12-SM-PN | Tidak ada apa-apa | Dilengkapi dengan 2ch | ||
| NSW-OS12CP12-SM-PD | Kopling +1 × 2 | Ya | Dilengkapi dengan 2ch | |
| NSW-OS24-SM-PD | 2×4 | Ya | Dilengkapi dengan 2ch | |
| NSW-OS24(８)-SM-PD | Ya | Dilengkapi dengan 8ch | ||
| NSW-OS24-SM-PN | Tidak ada apa-apa | Dilengkapi dengan 2ch | ||
| NSW-OS24(８)-SM-PN | Tidak ada apa-apa | Dilengkapi dengan 8ch | ||
| NSW-OS22-SM-PD(UN) | 2×2 | Ya | Dilengkapi dengan 2ch | |
| NSW-OS22-SM-PN | Tidak ada apa-apa | Dilengkapi dengan 2ch | ||
| NSW-OS12-M51-PD(UN) | Serat multimode GI50 | 1×2 | Ya | 850nm, 2ch terpasang |
| NSW-OS12-M5-PN | Tidak ada apa-apa | Dilengkapi dengan 2ch | ||
| NSW-OS24-M51-PD | 2×4 | Ya | 850nm, 2ch terpasang | |
| NSW-OS24(８)-M51-PD | Ya | 850nm, 8ch terpasang | ||
| NSW-OS24-M5-PN | Tidak ada apa-apa | Dilengkapi dengan 2ch | ||
| NSW-OS24(８)-M5-PN | Tidak ada apa-apa | Dilengkapi dengan 8ch |
*Selain hal-hal di atas, kami juga dapat menawarkan modul khusus untuk memenuhi kebutuhan spesifik Anda. Silakan Pertanyaan dalam bahasa Inggris.
*Untuk beberapa produk, mengklik nomor model akan membawa Anda ke halaman detail produk.
pilihan
Seri NSW memanfaatkan karakteristik desain slot-in, menawarkan modul opsional yang disesuaikan dengan konfigurasi jaringan Anda.
- coupler optik
- peredam optik
Seperti
Silahkan hubungi kami untuk rincian.
Perangkat lunak operasi tersedia untuk mengelola dan mengontrol unit sakelar optik yang dipasang di banyak lokasi.

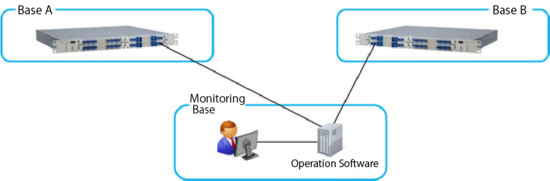

Gambar manajemen dan kontrol
Silahkan hubungi kami untuk rincian.
Pengunduhan katalog
Rekam jejak dalam pemasangan sakelar optik.
Unit switch optik NTT-AT telah mengirimkan beberapa ribu unit, menampung lebih dari puluhan ribu port peralatan komunikasi serat optik, dan mendukung kegiatan bisnis operator komunikasi, ISP, dan lainnya.
Tujuan utama
Operator IX, operator komunikasi, operator ISP, operator IDC, operator CATV, operator MSO
Memperkenalkan contoh instalasi khas unit sakelar optik. Silakan lihat.
Kami memperkenalkan beberapa contoh pemasangan unit sakelar optik. Silakan hubungi kami untuk contoh pemasangan yang lebih detail.
