Machine à polir les connecteurs optiques ATP-3200

La machine de polissage de connecteurs optiques ATP-3200 prend en charge non seulement les connecteurs optiques standard, mais également le polissage de prototypes de produits développés, la production à faible volume et à haut volume et la production de masse, et a un taux de polissage et une maintenabilité élevés.

• 2021/ 10.15

  光コネクタ研磨機「ATP-2200」及び「SCP-241」の本体交換部品販売と修理等サービスの終了のお知らせ

• 2019/ 02.15

  Avis d'arrêt de la vente de la machine à polir ATP-3000.

• 2018/ 07.05

  LCコネクタ最大96端子の研磨が可能に　新型光コネクタ研磨機『ATP-3200』を販売開始
  ～独立加圧式の利点はそのままに、メンテナンス性が向上～

caractéristique

高い研磨直行率

La trajectoire de polissage d'origine atteint un taux de polissage direct élevé (rendement).

Dans la polisseuse à rotation-révolution conventionnelle, tous les connecteurs qui sont polis en même temps passent au même endroit sur le film de polissage, ce qui affecte la qualité de la face d'extrémité du connecteur. Avec la machine de polissage de la série ATP, la trajectoire de polissage ne chevauche que les connecteurs adjacents, donc même si des corps étrangers sont présents, les autres connecteurs ne seront pas affectés. Ce mécanisme de trajectoire de polissage original permet d'atteindre un taux de polissage en ligne droite sans précédent pour la qualité d'aspect de la face d'extrémité du connecteur.

De plus, avec l'ATP-3200, cette trajectoire de polissage peut être ajustée en se connectant à un PC, donc même en polissage spécial, il est possible de l'optimiser en fonction de la cible de polissage et des spécifications.

faible coût

En découpant le film de polissage selon une forme carrée au lieu d'un cercle, permettant de polir principalement en ligne droite en plus de la trajectoire de polissage conventionnelle basée sur la rotation, Minimiser la quantité de pièces gaspillées.

Aucun processus de polissage au diamant brut requis
De plus, dans le gabarit de polissage pour connecteurs monocœur tels que SC, la méthode de pressurisation indépendante ^*1 Cela élimine le besoin d'un processus de polissage au diamant grossier pour ajuster les variations des connecteurs et des férules. Pour cette raison, le polissage PC à faible réflexion des connecteurs monocœur peut être réalisé en seulement trois étapes : (1) retrait de l'adhésif, (2) diamant fin et (3) finition en silice ADS.

Réalisation simultanée d'un polissage à faible coût et de haute qualité (55dB ou plus)
En l'utilisant avec le film de polissage final ADS série ^*2, il est possible d'obtenir à la fois un coût réduit et une qualité de polissage élevée. Le film de finition peut maintenant être utilisé plus de deux fois plus souvent que la machine conventionnelle. Bien sûr, il répond à un polissage haute performance (55dB ou plus).
Les connecteurs duplex ^*3 tels que LC Duplex offrent à la fois un nombre d'utilisations et des performances plus que doublées par rapport aux modèles conventionnels, tout comme les connecteurs monocœur.

*Ceci est un exemple de vérification au sein de notre entreprise et ne garantit pas le nombre de fois.

高性能研磨（55ｄB以上）を両立

*1 : Une machine de polissage de connecteurs optiques générale utilise une méthode de pressurisation par lots qui fixe les connecteurs à polir ensemble. La machine de polissage de connecteurs optiques de NTT-AT adopte une méthode de pressurisation indépendante, et puisque chaque connecteur est pressurisé individuellement, il se termine avec la quantité appropriée de polissage pour chaque connecteur, et c'est un mécanisme pour empêcher le sur-meulage. .
*2 : Ce film de polissage est très apprécié sur les sites de fabrication de connecteurs optiques du monde entier.
*3 : Semblable au LC Duplex, d'autres connecteurs duplex peuvent être polis avec des performances élevées et à faible coût.

Fonctionnement simple, aucune compétence requise

De plus, aucun équipement supplémentaire spécial n'est requis pour le polissage des réseaux de fibres ou des API. Film de polissage facile à manipuler qui peut être facilement poli de la même manière que les connecteurs. De plus, étant donné que la plupart des films de polissage sont les mêmes que ceux des connecteurs, les réseaux de fibres et les connecteurs peuvent désormais être exécutés sur la même ligne de polissage.

fonction de programme

工程ミスを未然に防止

Le temps et la vitesse de chaque processus de polissage et la course de la trajectoire de polissage peuvent être définis à l'avance pour chaque objet à polir, tels que les connecteurs SC/PC et les connecteurs MT-24MM.

Prend en charge le contrôle centralisé
Avec une connexion PC (RS-232C/USB), vous pouvez écrire des programmes de processus, ajuster la trajectoire de polissage et faire fonctionner la machine à distance. Cela permet de prendre en charge le contrôle centralisé ainsi que le développement du processus de production, comme l'automatisation de la ligne en connectant des machines de polissage.

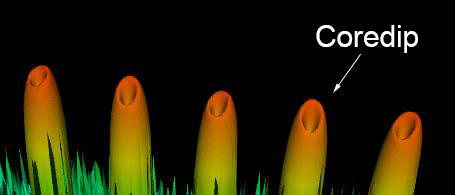

コアディップは反射減衰量に影響を与えます。コアディップを無くすことが研磨性能改善のポイントです。

En utilisant la machine de polissage ATP-3200 en combinaison avec le film de polissage final ADS-MPO, il est possible d'obtenir un polissage MPO haute performance avec une faible réflexion et sans creux de noyau, qu'il soit monomode ou multimode.
Il prend en charge de nombreuses fibres optiques telles que la série OS, y compris OS2, la série OM, y compris OM5, SMF-28, GI50, GI62.5.

Exemple de polissage sans noyautage

Spécifications et exemples de polissage

spécification

*L'apparence et les spécifications du produit peuvent être modifiées sans préavis.

研磨例（ATP-3200）

Propriétés abrasives

Pour le polissage de PC à noyau unique

Pour le polissage à plat multicentre

Liste des gabarits

単心用

多心用

Nous disposons également de nombreux autres connecteurs compatibles ; veuillez Demandes en anglais.
