Unité de commutation optique intelligente série NSW
Optical Switch Unit
Configuration et types de commutateurs optiques
Matériel
Boîtier 1U (unité de base) et
Il se compose de modules qui peuvent être montés jusqu'à 4 unités.
Logiciel
Écran Web
Web, SNMP, CLI et Telnet peuvent être utilisés pour surveiller à distance le niveau de puissance optique et surveiller et faire fonctionner l'état du commutateur optique.
Type de commutateur optique
| 1×2 | |
|---|---|
 |
1 commutation de noyau. |
| 2×4 | |
 |
Commutez 2 cœurs (TxRx) en même temps. |
| 2×2 | |
 |
0 système et 1 système sont croisés en commutant 1 cœur. |
Spécifications du commutateur optique
| Équipement (unité de base) | |
|---|---|
| nombre de créneaux | Prend en charge le remplacement à chaud des modules 4 * |
| interface externe | 10/100BASE-T、RS-232C |
| Taille | Largeur 480 x Profondeur 405 x Hauteur 44mm |
| Masse | Environ 5,7 kg (y compris 2 alimentations redondantes, hors modules) |
| tension d'entrée |
AC85-250V * Prend en charge la duplication des blocs d'alimentation et le remplacement à chaud des blocs d'alimentation |
| consommation d'énergie | 50W ou moins |
| température de fonctionnement | 0～55℃ |
| humidité d'exploitation | 15 à 85% HR (sans condensation) |
| Commutateur optique (module enfichable) | |
|---|---|
| Type de commutateur optique |
(1x2), (2x4), (2x2) * Des types autres que ceux ci-dessus sont également disponibles. |
| fonctionnement du commutateur optique | Type d'auto-maintien (l'état de commutation ne change pas avec la mise sous tension/hors tension) |
| Temps de commutation du commutateur optique | 10 ms ou moins |
| Niveau de détection de puissance optique |
SM environ -40dBm à +10dBm (avec fonction de détection de niveau de lumière simple) *Les spécifications diffèrent selon le modèle, sauf pour les modules SM. Veuillez nous contacter pour des renseignements. |
| Temps de protection de commutation de commutateur optique | Aucun à 17 secondes |
| Longueur d'onde appropriée |
Bande 1300-1600nm (SM)
|
|
Bande 850nm (MM)
|
|
|
Bande 1300nm (MM)
|
|
| Fibre optique applicable |
SM（9/125μm）
|
|
MM（50/125μm）
|
|
| Perte d'insertion *1 |
≤2dB (avec commutation automatique)
|
|
≤1dB (sans commutation automatique)
|
|
| Changer la vie de commutation | 10 000 000 fois ou plus (temps de commutation) |
| connecteur optique |
SC/UPC, SC/APC, LC * Des types autres que ceux ci-dessus sont également disponibles. |
*1 N'inclut pas les caractéristiques du connecteur.
Remarque) Les spécifications sont susceptibles d'être modifiées.
Vue détaillée

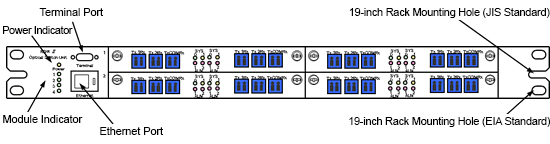

panneau avant

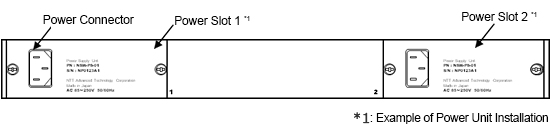

panneau arrière
gamme de commutateurs optiques
équipement
| Nom du produit | maquette | Taille | nombre de créneaux |
|---|---|---|---|
| unité de base | NSW-BU-02 | 19 pouces 1U | 4 |
module de commutation optique
| maquette | Fibre optique applicable | interrupteur Constitution |
détection de lumière fonction |
remarques |
|---|---|---|---|---|
| NSW-OS12-SM-PD（UN) | fibre monomode | 1×2 | Oui | Equipé de 2ch |
| NSW-OS12-SM-PN | Rien | Equipé de 2ch | ||
| NSW-OS12CP12-SM-PD | Coupleur +1×2 | Oui | Equipé de 2ch | |
| NSW-OS24-SM-PD | 2×4 | Oui | Equipé de 2ch | |
| NSW-OS24(８)-SM-PD | Oui | Equipé de 8ch | ||
| NSW-OS24-SM-PN | Rien | Equipé de 2ch | ||
| NSW-OS24(８)-SM-PN | Rien | Equipé de 8ch | ||
| NSW-OS22-SM-PD(UN) | 2×2 | Oui | Equipé de 2ch | |
| NSW-OS22-SM-PN | Rien | Equipé de 2ch | ||
| NSW-OS12-M51-PD(UN) | Fibre multimode GI50 | 1×2 | Oui | 850nm, 2 canaux installés |
| NSW-OS12-M5-PN | Rien | Equipé de 2ch | ||
| NSW-OS24-M51-PD | 2×4 | Oui | 850nm, 2 canaux installés | |
| NSW-OS24(８)-M51-PD | Oui | 850nm, 8 canaux installés | ||
| NSW-OS24-M5-PN | Rien | Equipé de 2ch | ||
| NSW-OS24(８)-M5-PN | Rien | Equipé de 8ch |
En plus de ce qui précède, nous pouvons également vous proposer des modules personnalisés pour répondre à vos besoins spécifiques. N'hésitez pas Demandes en anglais.
*Pour certains produits, cliquer sur le numéro de modèle vous redirigera vers la page de détails du produit.
option
La série NSW tire parti des caractéristiques d'une conception enfichable, offrant des modules optionnels adaptés à la configuration de votre réseau.
- coupleur optique
- atténuateur optique
Tel
Veuillez nous contacter pour des renseignements.
Un logiciel d'exploitation est disponible pour gérer et contrôler les unités de commutation optique installées à plusieurs endroits.

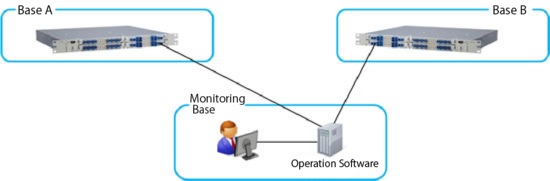

Image de gestion et de contrôle
Veuillez nous contacter pour des renseignements.
Téléchargement du catalogue
Historique des installations de commutateurs optiques
Les unités de commutation optique de NTT-AT ont expédié un total de plusieurs milliers d'unités, hébergeant plus de dizaines de milliers de ports d'équipements de communication à fibre optique et soutenant les activités commerciales des opérateurs de communication, des FAI et autres.
Destination principale
Opérateur IX, opérateur de communication, opérateur ISP, opérateur IDC, opérateur CATV, opérateur MSO
Présentation d'exemples d'installations typiques d'unités de commutation optique. S'il vous plaît, jetez un oeil.
Nous présentons ici quelques exemples d'installation d'unités de commutation optique. Veuillez nous contacter pour obtenir des exemples d'installation plus détaillés.
